Отопление с теплоаккумулятором для комфортного дома

Принцип работы теплоаккумулятора (ТА) для твердотопливного котла основывается на использовании высокой теплоемкости рабочей жидкости, такой как вода или антифриз. При подключении бака объем жидкости в системе существенно возрастает, что приводит к увеличению инерционности всей отопительной системы. Это означает, что нагретая жидкость может дольше сохранять температуру, обеспечивая эффективную работу системы даже при временном прекращении сжигания топлива в котле.

Когда котел нагревает теплоноситель до максимальной температуры, эта жидкость поступает в теплоаккумулятор и сохраняет тепло в течение продолжительного времени. Таким образом, при необходимости горячая вода направляется к приборам отопления, поддерживая комфортную температуру в помещении даже в моменты, когда топливо в котле полностью сгорает.

Такой подход обеспечивает непрерывность работы системы отопления, минимизируя перепады температуры и поддерживая комфорт в помещении. Давайте подробнее рассмотрим, как работает отопительная система с твердотопливным котлом и принудительной циркуляцией теплоносителя.

При запуске системы циркуляционный насос, установленный в трубопроводе между котлом и теплоаккумулятором, начинает подавать холодный теплоноситель из нижней части ТА в котел. В котле жидкость нагревается и возвращается обратно в его верхнюю часть. Горячая вода имеет меньшую плотность, поэтому она практически не смешивается с холодной и постепенно заполняет верхнюю часть теплоаккумулятора. Одновременно насос продолжает отбирать холодную жидкость для её подогрева, создавая таким образом замкнутый цикл циркуляции.

Когда включается циркуляционный насос в обратной магистрали, установленной между приборами отопления и аккумуляторным баком, холодная вода поступает в нижнюю часть ТА, вытесняя горячую воду из верхней его части в подающую магистраль. Это обеспечивает поступление горячей рабочей жидкости ко всем приборам отопления, таким как радиаторы, поддерживая в доме комфортную температуру.

Автоматическая регулировка подачи тепла возможна благодаря комнатным термостатам, управляющим работой трехходовых клапанов, которые находятся на выходе ТА в подающей магистрали. Когда в комнате достигается необходимая температура, термостат подает сигнал на клапан, который ограничивает подачу горячего теплоносителя, перенаправляя его обратно в теплоаккумулятор. Это способствует снижению теплопотерь и экономии топлива.

После завершения процесса сгорания топлива в котле горячий теплоноситель из аккумулирующей емкости продолжает поступать в систему, пока не остывает до такой степени, что полностью вытесняется из бака. В этом заключается основное преимущество системы с теплоаккумулятором – она продолжает работать даже без активного нагрева в котле.

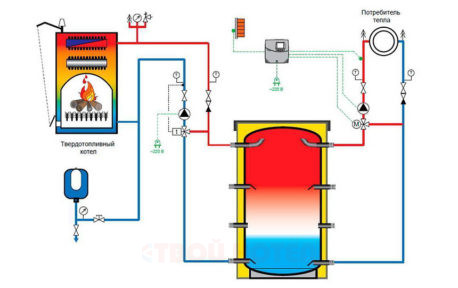

На изображении показан принцип работы теплоаккумулятора в системе отопления с твердотопливным котлом.

Схема горячего водоснабжения (ГВС) с использованием теплоаккумулятора

ТА также можно использовать для обеспечения горячего водоснабжения. Время работы теплоаккумулятора в режиме бездействующего котла может быть довольно длительным и зависит от множества факторов: температуры наружного воздуха, объема буферной емкости и количества отопительных приборов в системе. Чтобы максимально продлить это время, бак подвергается качественной теплоизоляции, что позволяет сохранить тепло внутри ТА как можно дольше.

В дополнение к этому могут использоваться встроенные электронагреватели (ТЭНы) или теплоносители (например, змеевики), которые подключаются к другим источникам тепла, таким как газовые или электрические котлы, солнечные коллекторы и другие. Это дает возможность комбинировать различные источники тепла и оптимизировать энергопотребление.

Встроенный теплообменник для горячего водоснабжения обеспечивает нагрев холодной воды, подаваемой через ТА. Таким образом, он выполняет функции проточного водонагревателя, удовлетворяя потребности в горячей воде без использования дополнительных нагревательных устройств.

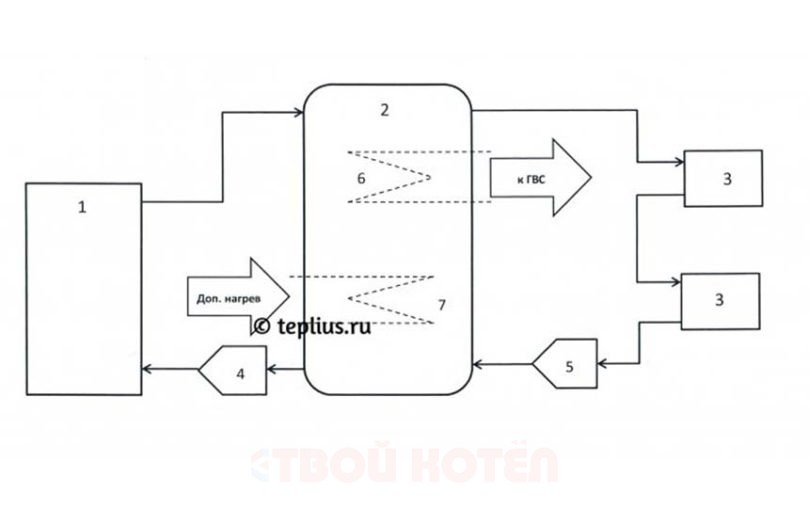

Пример схемы подключения ТА к системе отопления с твердотопливным котлом.

Подключение теплоаккумулятора к системе отопления

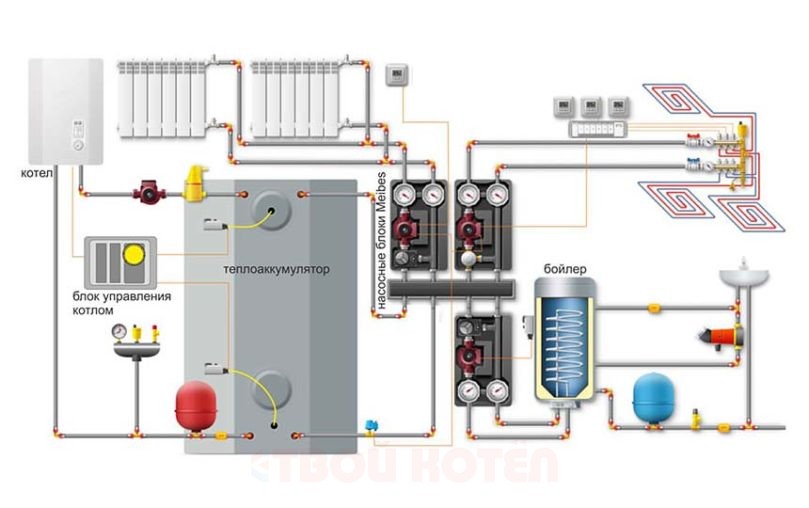

Буферная емкость подключается к системе отопления параллельно котлу, поэтому такую схему называют схемой обвязки котла. Это позволяет эффективно распределять тепло в системе и повышать ее надежность. На приведенной схеме подключения ТА к системе отопления можно увидеть основные элементы, такие как котел, теплоаккумулятор, радиаторы и циркуляционные насосы, а также змеевики для дополнительного подключения источников тепла.

Чтобы обеспечить непрерывную работу системы при внезапном отключении электроэнергии или выходе из строя циркуляционных насосов, параллельно основной магистрали могут устанавливаться байпасные трубы. Это особенно важно для домов, в которых система отопления имеет естественную циркуляцию теплоносителя. В таких системах циркуляционные насосы отсутствуют, что делает их полностью энергонезависимыми.

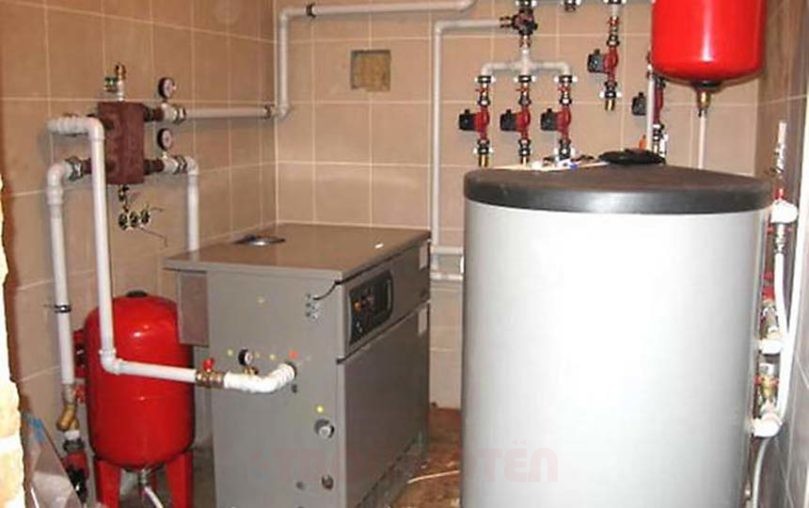

Рекомендации по выбору теплоаккумулятора

Ключевые моменты, которые необходимо учитывать при выборе теплоаккумулятора.

При выборе теплоаккумулятора для системы отопления важно учитывать его объем, габаритные размеры, вес и максимальное давление рабочей жидкости. Габаритные размеры и вес устройства должны позволять его установку в подходящем месте дома. Если необходимый объем бака слишком велик для размещения в одном месте, можно заменить его на несколько меньших буферных емкостей.

Максимальное давление рабочей жидкости также является важным параметром. Если давление в системе превышает 3 бар, предпочтение следует отдавать емкостям с тороидальной формой, которые обеспечивают большую устойчивость к высоким давлениям. Максимальная допустимая температура рабочей жидкости также имеет значение, и стоит выбирать материалы, устойчивые к воздействию высоких температур.

В современных системах часто используются баки, изготовленные из углеродистой стали с влагостойким покрытием или нержавеющей стали. Емкости из нержавейки обладают наибольшей устойчивостью к коррозии и отличаются долговечностью, хотя их стоимость выше.

Также необходимо учитывать наличие или возможность установки дополнительных теплообменников и электронагревателей, которые могут значительно повысить функциональность и эффективность работы всей системы отопления. Например, дополнительный встроенный теплообменник для горячего водоснабжения позволяет обеспечить дом горячей водой без использования отдельных водонагревателей. Подобные решения делают систему отопления более универсальной и удобной.
