Монтаж и обвязка твердотопливного котла для дома

Часто в котельных загородных домов отсутствует выход в канализацию, что может вызвать неудобства при эксплуатации отопительных систем. Наличие слива крайне важно, ведь иногда возникает необходимость опорожнить систему или водяную рубашку котла, а также направить в этот сток сброс предохранительного клапана. Без должного выхода канализации обслуживание котла может стать проблемой и потребовать дополнительных усилий.

Порядок монтажных работ

Для правильной установки твердотопливного котла необходимо следовать определенной инструкции. Ниже приводится пошаговое руководство:

1. Освободите изделие от заводской упаковки. Если помещение топочной имеет ограниченное пространство, лучше произвести сборку котла на улице. Установите все дверцы, ящик зольника и другие элементы, поставляемые отдельно. Вентилятор и приборы автоматики монтируются позже, уже после установки котла на своем месте.

2. Переместите агрегат в топочную и установите его на фундаменте или полу так, чтобы патрубок выхода газов совпадал с осью трубы дымохода. Помните, что даже в домашних условиях монтаж твердотопливного котла своими руками должен проводиться с помощником, так как вес оборудования редко бывает менее 50 кг.

3. Зафиксируйте котел на фундаменте или стяжке, избегая перекосов. Неправильная установка может вызвать проблемы с дальнейшей эксплуатацией оборудования.

4. Подсоедините дымоход, установите вентилятор, блок управления и группу безопасности. Подключите котел к системе отопления в соответствии с выбранной схемой обвязки.

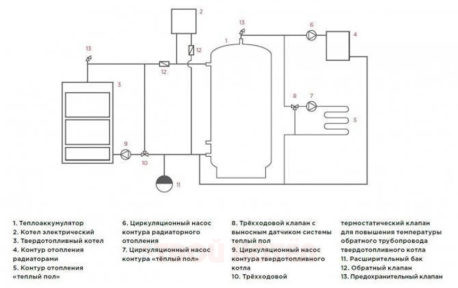

Схемы обвязки

После монтажа дымохода важно правильно выполнить обвязку котла. Обвязка твердотопливного котла включает множество нюансов, и она важна не менее, чем сама установка. В состав системы часто входит теплоаккумулятор — бак, который позволяет сохранять тепло и компенсировать его избыток при высоких нагрузках.

Правильный выбор теплоаккумулятора зависит от потребностей пользователя. Обычно ориентируются на объем 30–50 литров на 1 кВт предельной мощности котла. Если тепловая нагрузка значительно варьируется в течение суток или пиковый расход тепла превышает средний, рекомендуется установить бак большей емкости, чтобы сгладить колебания и обеспечить стабильность отопления.

Независимо от схемы присоединения системы, всегда необходимо устанавливать предохранительные клапаны и расширительный бак. Эти устройства обеспечивают безопасность эксплуатации и защищают систему от избыточного давления.

Правильная обвязка обязательно включает в себя так называемую группу безопасности, которая устанавливается непосредственно на подающем патрубке котла. Это набор устройств, который предотвращает превышение допустимых значений давления и сбрасывает лишнее давление при необходимости. Важно понимать, что между группой безопасности и котлом не должно быть установлено никакой запорной арматуры.

Когда котел работает, циркуляционный насос обеспечивает циркуляцию теплоносителя. Для поддержания равномерной температуры в системе используется термическая головка, которая по команде датчика открывает контур и позволяет холодной воде смешиваться с горячей, обеспечивая плавное и безопасное повышение температуры.

Подключение к системе отопления

Качественная установка твердотопливного котла — это лишь первый шаг. Необходимо также правильно подключить все последующие элементы отопительной системы. Сразу после группы безопасности устанавливается тройник, ведущий в байпас. Настройка датчика на обратном трубопроводе обычно производится на температуру 55°C. Это позволяет предотвратить образование конденсата и поддерживать стабильную работу котла.

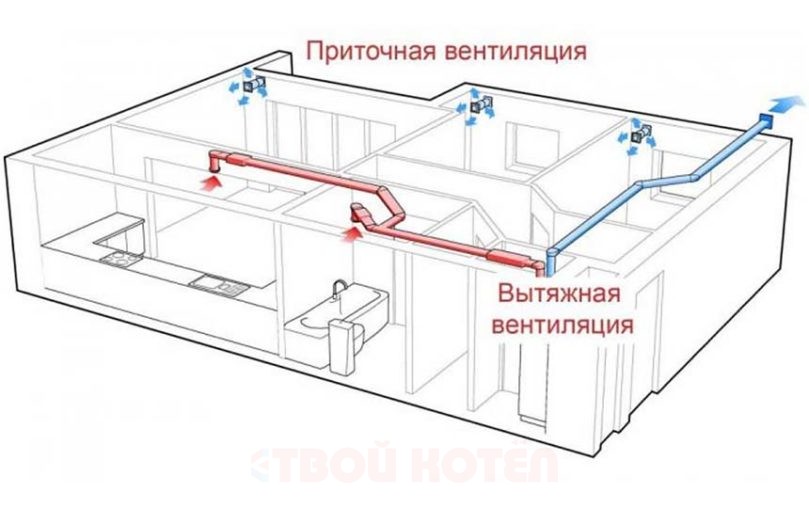

Советы по вентиляции котельного помещения

Для безопасной работы твердотопливного котла очень важна хорошая вентиляция. Вентиляция обеспечивает:

• Подачу кислорода, необходимого для горения топлива.
• Удаление угарных газов, которые могут случайно попасть в помещение.
• Компенсацию объема воздуха, использованного в процессе горения.

Отверстия для притока и оттока воздуха должны быть расположены на разных сторонах помещения. Приточное отверстие размещается в нижней части стены, ближе к котлу, а вытяжное — под потолком. Важно учитывать, что для сгорания 1 кг дров требуется около 4,6 м³ воздуха, а углю — порядка 8-9 м³.

Первый запуск системы отопления

Перед первой растопкой котла давление в системе должно составлять примерно 1 атмосферу. Не забудьте открыть шибер на дымоходе. Для розжига топливо укладывается на колосниковую решетку, после чего его можно загружать в камеру сгорания. Когда температура теплоносителя достигнет 85°C, необходимо настроить терморегулятор и установить зазор между заслонкой и дверцей топки.

Регулирование заслонок позволяет оптимизировать процесс горения и повысить эффективность использования топлива.

Рекомендации по эффективной эксплуатации

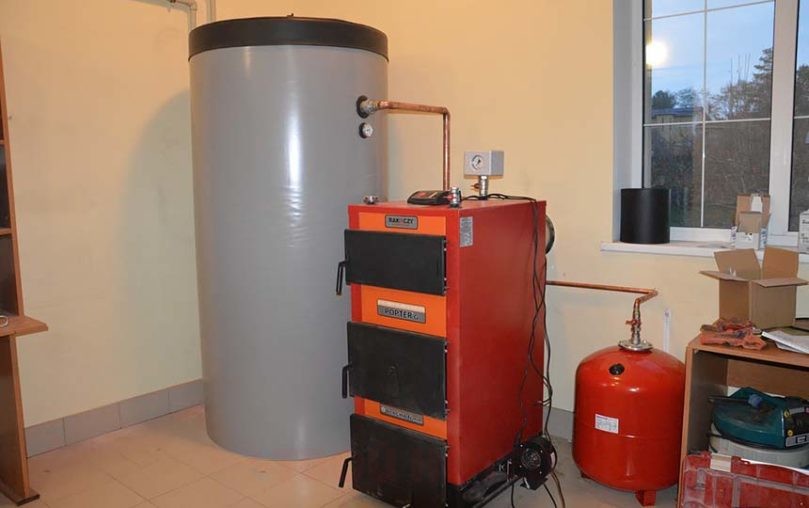

Для поддержания эффективности работы котла требуется регулярное обслуживание. Со временем в топке остаются шлаковые отложения, которые следует периодически удалять. Также необходимо очищать стенки котла от нагара. Даже тонкий слой пепла может снизить КПД котла на 3%, поэтому важно проводить чистку не реже одного раза в неделю.

Многие современные твердотопливные котлы оснащены специальными рычагами для переворачивания углей и очистки решетки колосников. Это позволяет быстро и легко поддерживать работоспособность котла без дополнительных усилий.

Для улучшения циркуляции воды в системе можно использовать циркуляционный насос. Это поможет повысить энергоэффективность системы, так как теплоноситель будет быстрее проходить по контуру, и возвращаться с более высокой температурой, что сократит потребление топлива.

При выборе и установке отопительного оборудования важно также рассмотреть разные типы котлов, такие как котел с бункером длительного горения, который обеспечивает экономичное и эффективное отопление благодаря продуманной конструкции и возможностям автоматической подачи топлива.

Установка твердотопливного котла требует внимательного отношения к деталям, соблюдения всех нормативных требований и логичного подхода к организации отопительной системы. Обеспечение правильного режима работы оборудования — залог его долговечности и поддержания комфортного микроклимата в вашем доме.
