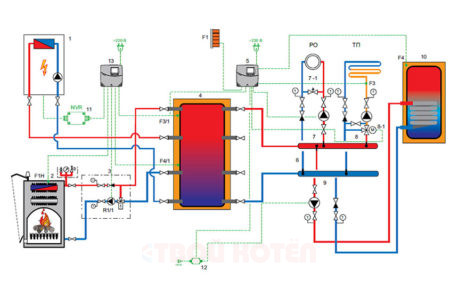

Схемы обвязки котла для эффективного отопления

После завершения монтажа отводящих горючие газы каналов, следует перейти к обвязке твердотопливного котла. Этот этап является не менее важным и включает множество нюансов, которые стоит учитывать. Часто такие генераторы тепла оборудуются баком для воды, используемым в различных схемах подключения. Основная функция этого бака заключается в снижении напряжений, которые могут возникнуть при максимальной нагрузке на котел, что помогает сохранить стабильность системы.

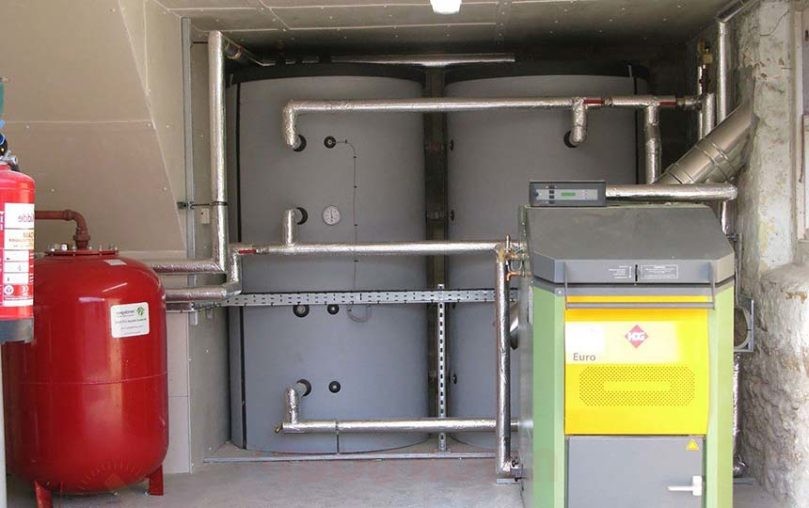

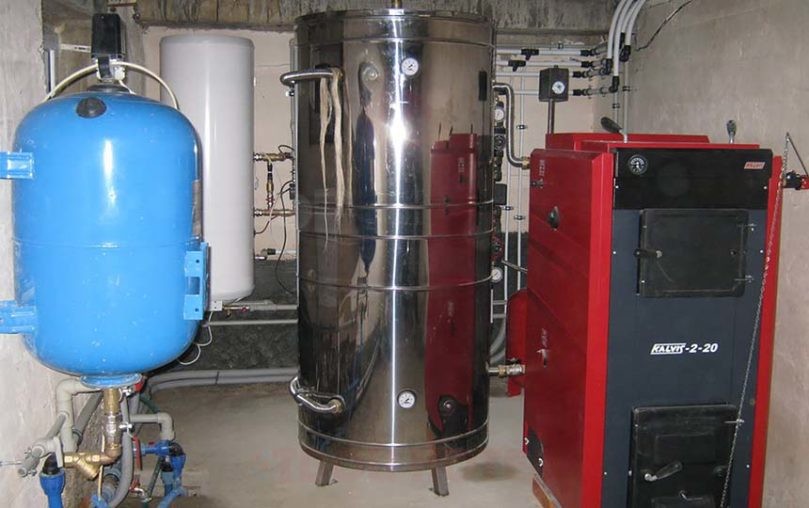

Выбор теплоаккумулятора зависит от предпочтений владельца, однако при покупке важно учитывать потребности в поддержании определённой нагрузки в течение определенного времени. Кроме того, необходимо обратить внимание на размеры устройства, поскольку теплоаккумулятор достаточно массивен и может не поместиться в некоторых помещениях.

Обычно расчёт теплоаккумулятора ведётся исходя из объёма 30–50 литров на 1 кВт мощности котла. Если пиковый расход тепла существенно превышает средний суточный уровень, и этот расход длится продолжительное время, желательно установить более ёмкий бак. Он должен быть рассчитан на давление, превышающее запланированный рабочий максимум системы.

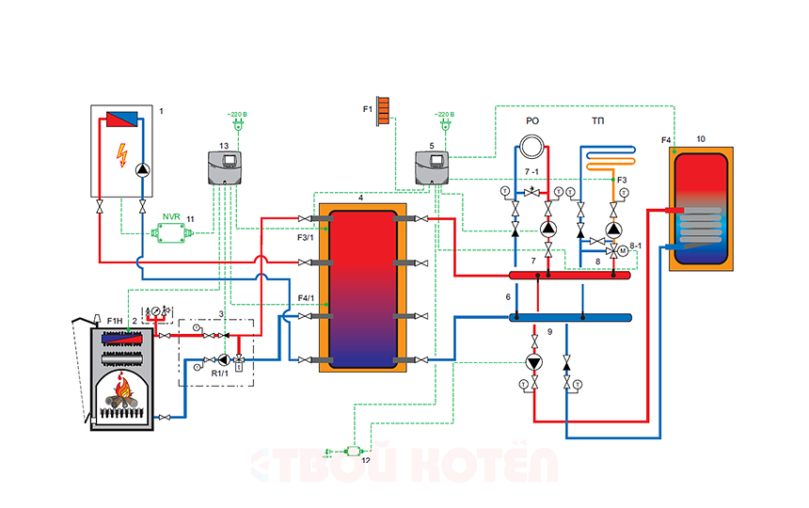

Независимо от схемы подключения котла, обязательно установка предохранительных клапанов и расширительного бака. Тщательное выполнение всех расчётов – важная часть процесса, и лучше всего доверить эту задачу профессионалам, чтобы избежать ошибок как при проектировании, так и при выполнении монтажа.

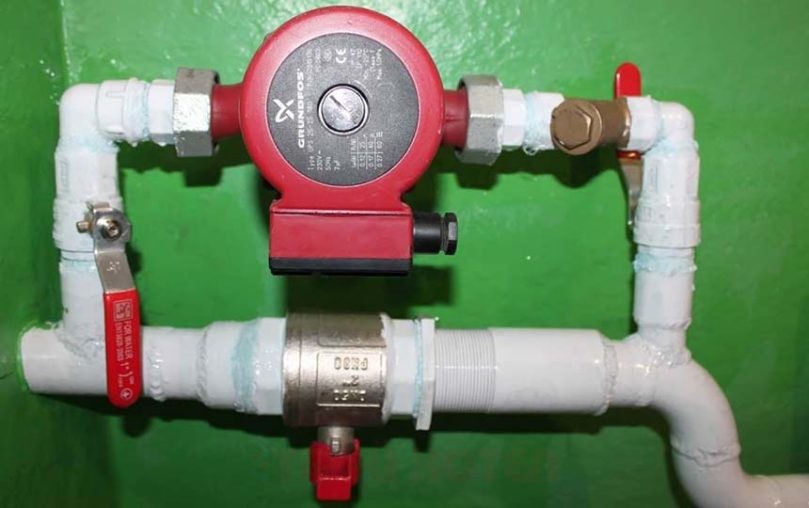

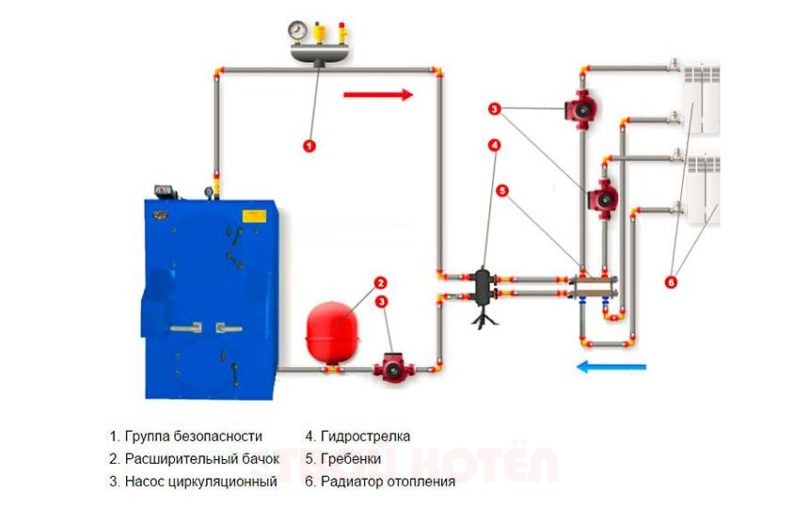

Правильная обвязка котла включает так называемую группу безопасности, которая обязательно устанавливается на выходе подающего патрубка. Это система, которая автоматически сбрасывает давление в случае его превышения установленных норм. Группа безопасности состоит из предохранительного клапана, манометра и воздухоотводчика. От группы безопасности до самого котла не допускается использование запорной арматуры.

Когда котел разгорается, циркуляционный насос начинает свою работу, а клапан на входе в нагревательный контур остаётся закрытым. В таком случае жидкость циркулирует по сокращенному кругу, а термическая головка по команде датчика постепенно открывает закрытый контур по мере прогрева обратного трубопровода до температуры 50–55 градусов. Таким образом, происходит равномерное перемешивание холодной и горячей воды, что способствует плавному прогреву радиаторов и предотвращает резкие температурные перепады.

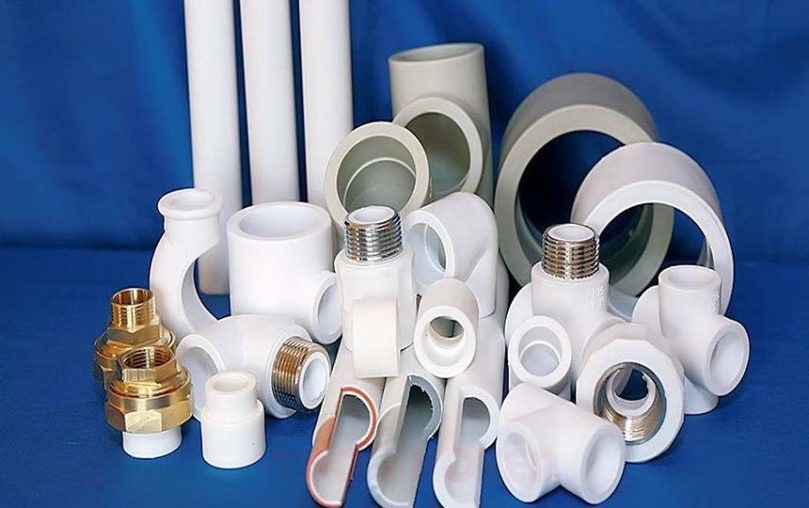

Эта схема достаточно проста и может быть выполнена самостоятельно. При этом рекомендуется использовать полипропиленовые трубы, однако необходимо убедиться в их качестве и соответствии необходимым характеристикам. Отрезок между котлом и группой безопасности лучше всего выполнять из металла, чтобы обеспечить высокую надёжность и избежать проблем с неправильными показаниями внешних датчиков.

Важно, чтобы на участке от насоса до медной колбы также использовались металлические трубы, поскольку добавление ТЭНа способствует более точному поддержанию температуры в помещении. Это особенно актуально для котлов с бункером длительного горения, которые отличаются повышенной эффективностью и длительностью автономной работы.

Решение установить угольный котел длительного горения может стать отличным выбором для обеспечения стабильного и надёжного отопления вашего дома. Такой котел не только помогает поддерживать комфортную температуру, но и позволяет значительно сократить количество вмешательств в процесс эксплуатации системы отопления благодаря высокой автономности и продуманной конструкции.

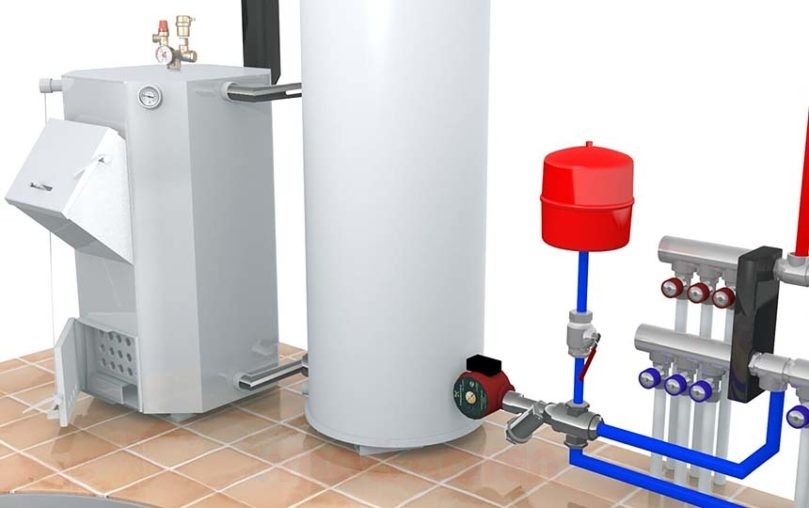

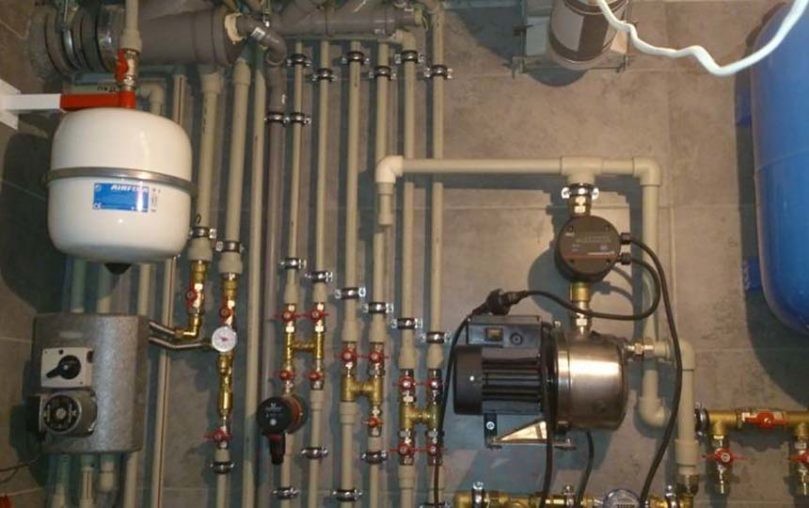

Подключение котла к системе отопления – не менее важный этап. После установки группы безопасности обычно монтируется тройник, ведущий к байпасу. Температура переключения для датчика на возвратном трубопроводе составляет 55 градусов, что помогает предотвратить образование конденсата и обеспечивает стабильную работу устройства.

Таким образом, правильный монтаж и обвязка твердотопливного котла требуют комплексного подхода и внимательного отношения к деталям. Использование качественных материалов, точное выполнение всех рекомендаций и участие профессионалов помогут создать надежную и эффективную систему отопления для вашего дома, которая будет обеспечивать комфорт в холодное время года.
