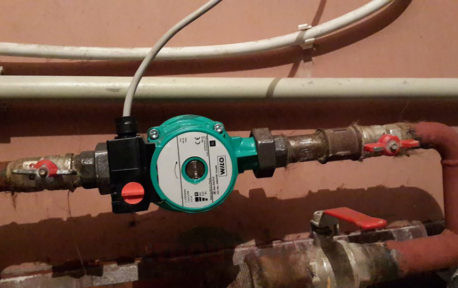

Установка циркуляционного насоса в системе отопления

Циркуляционные насосы играют ключевую роль в эффективной работе отопительных систем. При выборе и подключении циркуляционного насоса необходимо учитывать множество аспектов, чтобы обеспечить надежную и бесперебойную работу всей системы. Ниже приведены основные моменты, которые следует учесть при подключении и установке циркуляционного насоса в системе отопления.

Для правильного подключения циркуляционного насоса важно учитывать следующее:

Лучшее место для установки насоса — участок подающей трубы рядом с развилкой на расширительный бак.
Желательно устанавливать насос на дополнительный контур (обводную линию). Основная линия должна быть оборудована вентилями, что позволит использовать систему даже в случае необходимости аварийного ремонта.
Расположение насоса должно быть удобным и доступным для выполнения ремонта или замены при необходимости.
Перед входом в рабочую камеру байпаса рекомендуется устанавливать фильтрующий элемент, чтобы задерживать механические примеси, что увеличивает срок службы оборудования.
Насосы с «мокрым» ротором должны устанавливаться исключительно в горизонтальном положении, тогда как насосы с сухим ротором могут быть установлены как вертикально, так и горизонтально.
Все резьбовые соединения необходимо тщательно заделывать герметиком для предотвращения утечек.

Если речь идет о подключении питательного насоса, то необходимо соблюдать несколько дополнительных условий. Важно исключить возможность кавитации жидкости перед входом в прибор, поэтому насос лучше всего устанавливать в самой низкой точке здания. Подключаемый трубопровод должен быть коротким и не иметь лишних изгибов, чтобы минимизировать вероятность образования воздушных пробок.

Также рекомендуется на патрубок нагнетания установить обратный клапан, который предотвращает возврат воды из трубопровода в случае отключения насоса. Выбор модели насоса должен основываться на расчетах, учитывающих особенности каждой конкретной системы отопления. Эти расчеты лучше всего доверить специалисту.

Правильный выбор циркуляционного насоса для системы отопления

При выборе циркуляционного насоса для системы отопления необходимо учитывать не только технические характеристики насоса, но и особенности конструкции отопительной системы. Конструкция насоса включает в себя корпус, улитку, электродвигатель, ротор с крыльчаткой и другие элементы. Электродвигатель приводит в движение ротор, который, в свою очередь, засасывает теплоноситель с одной стороны и направляет его в контур с другой.

Основные параметры выбора насоса:

Производительность устройства (расход): Этот параметр представляет собой объем жидкости, который насос способен прокачать за единицу времени. Производительность напрямую влияет на эффективность отопления.

Напор: Напор насоса — это максимальное значение гидравлического сопротивления системы, которое насос способен преодолеть, чтобы обеспечить циркуляцию теплоносителя. Напор измеряется в метрах и позволяет оценить, насколько эффективно насос может продвигать теплоноситель через всю систему.

Характеристика прибора: Характеристика определяет соотношение между напором и производительностью насоса. При выборе подходящей модели нужно учитывать как напор, так и требуемый расход.

Типы циркуляционных насосов

Циркуляционные насосы делятся на два типа: насосы с сухим ротором и насосы с мокрым ротором.

Насос с сухим ротором

Насосы с сухим ротором имеют рабочую часть, которая не контактирует с теплоносителем благодаря специальным уплотнительным кольцам. Эти кольца изготавливаются из различных материалов, таких как угольный агломерат, высококачественная сталь или керамика. В зависимости от типа теплоносителя и требований к надежности, материал может отличаться.

Рабочий механизм насоса с сухим ротором базируется на движении уплотнительных колец относительно друг друга, что обеспечивает герметичность. Кольца оснащены пружинами, что позволяет компенсировать износ и сохранять герметичность соединения. Период эксплуатации таких колец значительно превышает срок службы традиционной сальниковой набивки.

Основной недостаток насосов с сухим ротором — высокий уровень шума, поэтому их лучше устанавливать в отдельных помещениях. Коэффициент полезного действия (КПД) подобных насосов может достигать 80%.

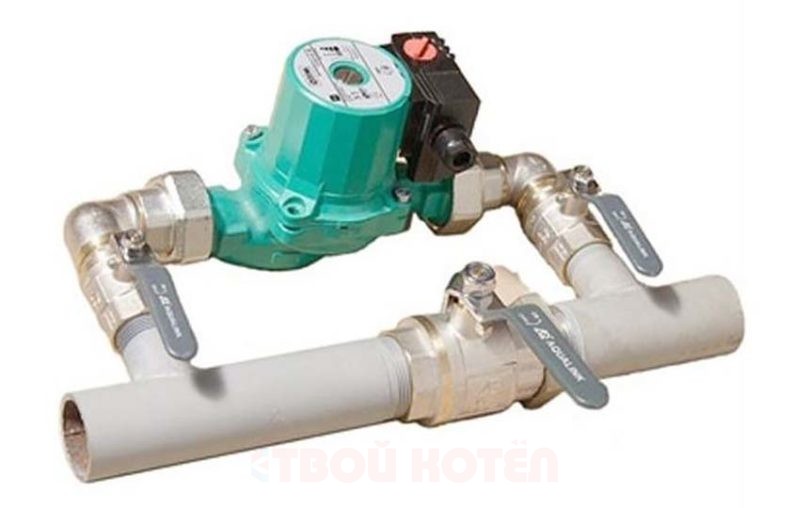

Насос с мокрым ротором

Рабочая часть ротора в насосах с мокрым ротором погружается непосредственно в теплоноситель, который одновременно служит смазкой и охлаждающим агентом для двигателя. Между статором и ротором размещается герметичный стакан, защищающий электрическую часть от попадания воды. Насосы с мокрым ротором отличаются низким уровнем шума, благодаря чему их можно устанавливать непосредственно в жилых помещениях без риска создания дискомфорта.

КПД насоса с мокрым ротором составляет около 50%. Хотя этот показатель ниже, чем у насосов с сухим ротором, для небольших бытовых систем отопления подобные насосы являются оптимальным выбором. В состав модульной конструкции насоса входит корпус, электродвигатель, рабочее колесо и картуш, состоящий из вала с подшипниками. В случае необходимости модульная сборка позволяет легко заменить отдельные компоненты.

Как правильно подобрать циркуляционный насос?

Подбор циркуляционного насоса требует учета нескольких важных параметров: расход теплоносителя, высота напора и диаметр присоединительных патрубков. Для определения производительности насоса используется следующая формула:

Q = N / (t2 - t1),

где:

N — мощность источника тепла (например, котел);
t1 — температура воды в обратном трубопроводе (обычно +65-70 °C);
t2 — температура воды на выходе из котла (обычно +90-95 °C).

Для того чтобы правильно подобрать насос, необходимо учесть потери системы и рассчитать ее гидравлическое сопротивление. Этот расчет позволяет определить, какой напор нужен для преодоления сопротивления отопительной системы.

Также важно учесть потребность здания в энергии. Этот параметр можно найти в паспорте здания или рассчитать, основываясь на нормативах потребности в тепле на один квадратный метр площади. Например, для одно- и двухквартирных домов требуется около 100 Вт на квадратный метр, тогда как для многоквартирных зданий — около 70 Вт.

Чтобы получить максимальную эффективность от системы отопления, следует выбирать насос с небольшим запасом мощности (5-10%). Это поможет учесть возможные изменения нагрузки и позволит насосу работать на оптимальных режимах.

Узнайте больше про угольные котлы длительного горения для частных домов цена, которые могут стать отличным решением для системы отопления вашего дома, обеспечивая стабильное и экономичное тепло в холодные зимние месяцы.

Таким образом, правильный выбор циркуляционного насоса и его установка с соблюдением всех правил обеспечат долгую и эффективную работу вашей системы отопления, экономию ресурсов и комфорт в вашем доме. Учитывайте особенности вашего здания и доверяйте расчеты специалистам, чтобы избежать ошибок и обеспечить безопасность и надежность системы.
