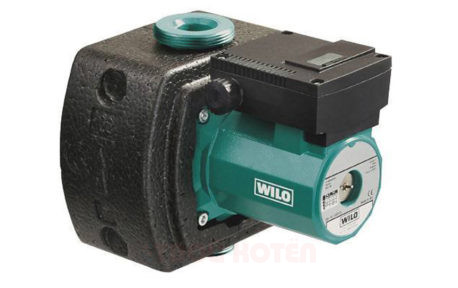

Устройство и принцип работы насоса с мокрым ротором

В ходе работы циркуляционных насосов для газовых котлов, мотор через вал начинает вращать ротор устройства. Крыльчатка ротора захватывает частицы жидкости и разгоняет их внутри круглого корпуса с помощью центробежной силы. При этом на входе в аппарат образуется низкое давление, за счет чего жидкость всасывается из трубопровода. Когда вода набирает достаточное ускорение, на выпускном патрубке создается зона высокого давления, которая выталкивает жидкость в следующий участок трубы, обеспечивая циркуляцию в системе отопления.

Типы циркуляционных насосов по конструкции

Циркуляционные насосы, используемые для котлов, в зависимости от конструктивных особенностей делятся на два основных типа:

• насосы с сухим ротором;
• аппараты с "мокрым" ротором.

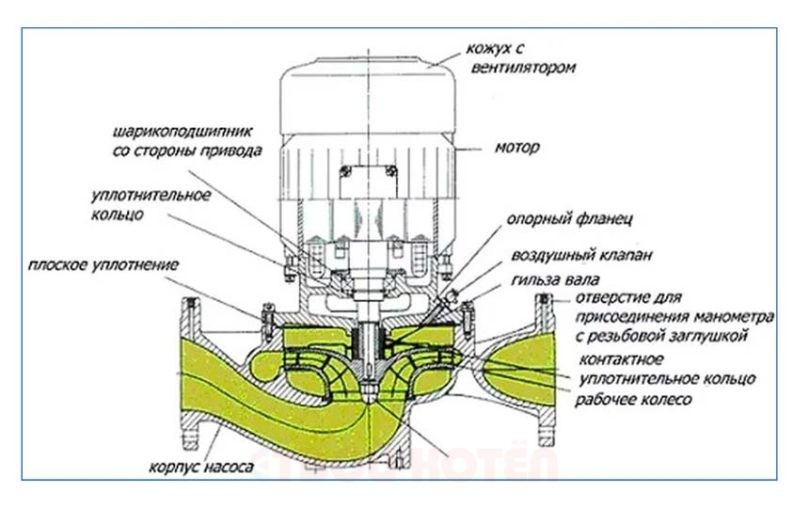

В устройствах с сухим ротором, ротор отделен от перекачиваемой жидкости с помощью уплотнительных колец и сальников, что обеспечивает высокую герметичность и увеличивает КПД до 80 %. Однако, такие насосы имеют ряд недостатков: уплотнители нуждаются в замене каждые 3 года из-за быстрого износа, особенно если перекачиваются жидкости с высоким содержанием примесей. Кроме того, насосы с сухим ротором имеют высокий уровень шума, что исключает их использование в жилых помещениях.

Насосы с сухим ротором бывают нескольких типов:

• Консольные насосы: двигатель и диффузор располагаются перпендикулярно и соединены переходником.
• Блочные насосы: монолитная конструкция, где двигатель и ротор находятся в одном корпусе.
• Вертикальные насосы: устанавливаются непосредственно в трубу, двигатель располагается вертикально над рабочей камерой.

Приборы с "мокрым" ротором имеют КПД около 50 %, однако этого достаточно для большинства бытовых контуров отопления. В этом типе насосов ротор контактирует с перекачиваемой жидкостью, которая выполняет роль естественной смазки, предотвращая износ деталей. Эти насосы отличаются низким уровнем шума, что позволяет их использовать в жилых помещениях, а также большим сроком эксплуатации, так как в конструкции не применяются уплотнительные элементы.

Популярные марки насосов для бытового использования включают Grundfoss, Wilo, Джилекс и Навьен. Например, насосы Вайлант, разработанные для котлов Vaillant, имеют мощность 85 ватт и оснащены двумя или тремя режимами работы. Из моделей Grundfos наиболее востребована UPS 25-50 180, с производительностью 3,3 куб. м/ч и напором до 5 м.

Для продукции компании Джилекс характерны модели серии "Циркуль". Например, модель Циркуль 25/60 обеспечивает подачу жидкости на расстояние 6 метров, что достаточно для отопления двухэтажного дома.

Отдельным сегментом являются циркуляционные насосы, разработанные под конкретные марки котлов, такие как Вaxi, Зота, Аристон, и газовые котлы Navien. Например, котел Зота уже в базовой комплектации оснащен циркуляционным насосом, что делает его хорошим выбором для автоматизированной системы отопления.

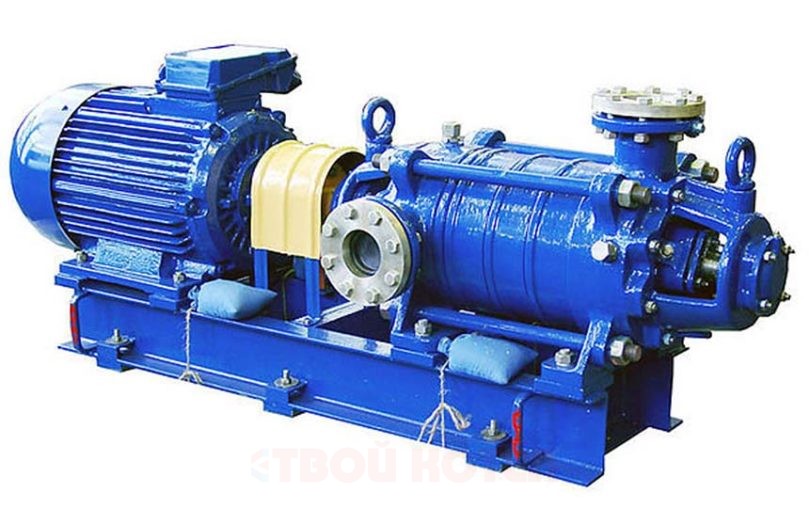

Промышленные питательные насосы

Питательные насосы представляют собой устройства, рассчитанные на подачу жидкости в паровые котлы, используемые на нефтеперерабатывающих предприятиях и электростанциях. Диапазон температур жидкости, перекачиваемой питательным насосом, составляет от 80 до 165 градусов. Важно отметить, что содержание механических примесей в жидкости не должно превышать 0,2 %.

Типы питательных насосов

В зависимости от принципа действия питательные насосы делятся на:

• центробежно-вихревые аппараты;
• роторно-пластинчатые модели;
• двухпоршневые варианты.

Центробежно-вихревые насосы используются для транспортировки жидкости температурой до 105 градусов. Эти насосы оснащены двумя рабочими колесами, смонтированными на один вал. Первое колесо всасывает жидкость, второе — вихревое — нагнетает жидкость в выпускной патрубок.

Роторно-пластинчатые насосы менее чувствительны к примесям, но рассчитаны на работу с котлами меньшей мощности. Их основное преимущество — компактные размеры, что позволяет их легко интегрировать в интерьер производственного помещения.

Двухпоршневые насосы включают два цилиндра и блок всасывающих и нагнетающих клапанов. Такая конструкция позволяет обеспечить равномерную подачу жидкости без рывков, что особенно важно для стабильной работы котлов небольшой мощности.

Питательные насосы могут использоваться не только для воды, но и для химически нейтральных растворов. Рабочие элементы таких насосов изготавливаются из стали, чугуна или цветных металлов. Герметичность обеспечивается манжетными и торцевыми уплотнителями.

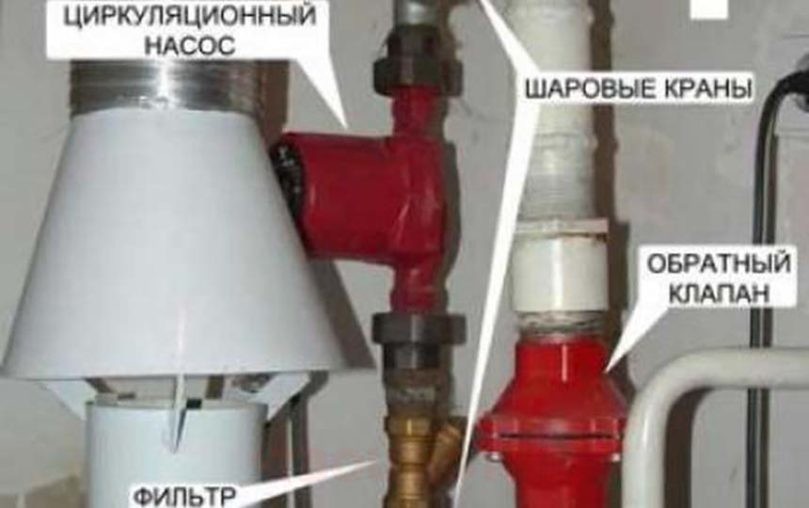

Как правильно установить насос для котла?

Процесс установки насоса в систему отопления может варьироваться в зависимости от модели, но есть общие рекомендации. Для циркуляционных насосов важно подбирать модели с резьбовыми соединениями, так как это значительно упрощает монтаж. К таким моделям относятся популярные серии насосов Навиен, Джилекс или Грундфос, которые подходят для любых типов котлов, включая двухконтурные настенные устройства.

Если вы хотите установить эффективное отопительное оборудование, стоит обратить внимание на автоматические котлы отопления, которые обеспечат стабильную работу и оптимальную эффективность всей системы отопления.
