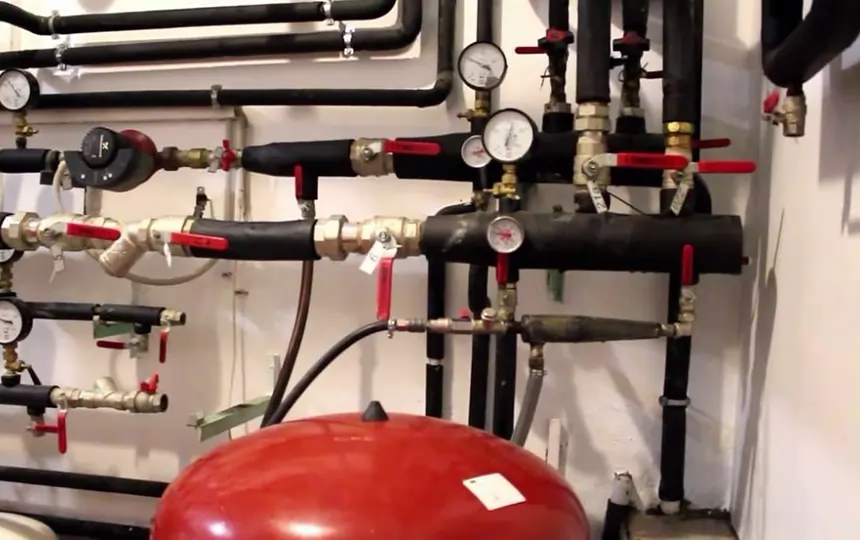

Простой и надёжный монтаж системы отопления

Однотрубная система отопления является одной из самых простых в монтаже, если грамотно провести расчёты и внимательно подойти к подключению всех ее компонентов. Монтаж такой системы обычно начинается с установки отопительного котла, который становится сердцем всей системы отопления.

Требования к установке котла зависят от его типа. Существует несколько типов отопительных котлов, каждый из которых имеет свои особенности установки и эксплуатации:

• Газовые котлы можно устанавливать практически в любом помещении, оснащенном дымоходом и вентиляцией.
• Другие типы котлов, такие как пеллетные, угольные и электрические, требуют выделенного помещения — котельной. Это связано с особенностями их работы, безопасности и обеспечения надлежащей эксплуатации.

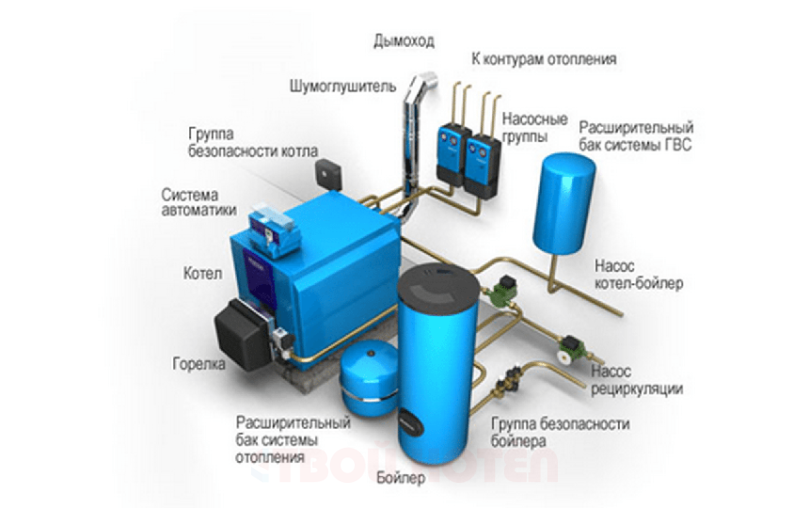

На следующем рисунке представлена схема правильной установки котла:

После установки котла его подключают к дымоходу и электрической сети, а также к системе отопления через теплообменник. Для этого в конструкции котла предусмотрены два патрубка — один для ввода теплоносителя, другой для его выхода. Входной патрубок, как правило, располагается в нижней части котла и служит для подачи охлажденного теплоносителя, а выходной патрубок — в верхней части для выхода нагретого теплоносителя в систему.

Трубы для системы отопления

Элементы отопительной системы соединяются с помощью труб, которые должны выдерживать высокие температуры. Подходящие материалы включают:

• Полипропиленовые трубы
• Трубы из сшитого полиэтилена
• Металлические трубы

Использование металлопластиковых труб не рекомендуется, так как при значительных перепадах температур возможны протечки, что негативно скажется на надёжности системы. Размер труб также выбирается исходя из расчётов: для магистральных линий используются трубы диаметром 25-50 мм, для подвода к радиаторам — диаметром поменьше.

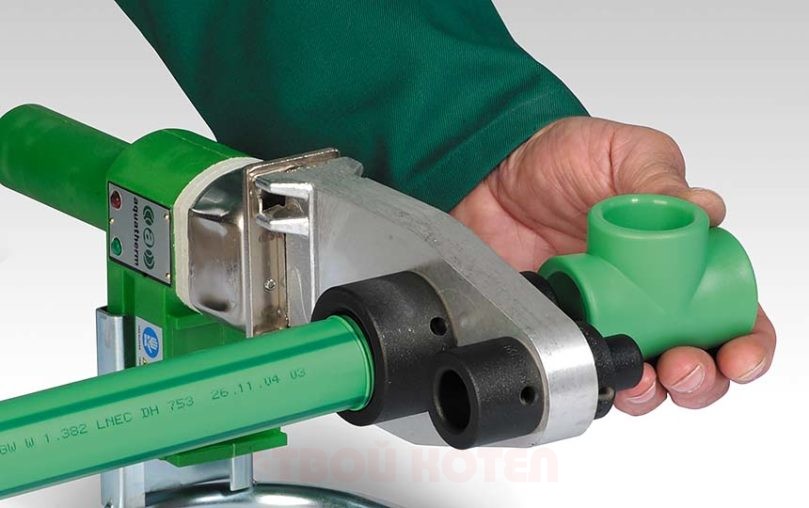

Соединение труб зависит от их материала. Металлические и медные трубы соединяют с помощью сварки или металлических резьбовых фитингов, тогда как полипропиленовые трубы сваривают специальным паяльником, как показано на следующем изображении:

Трубы могут быть смонтированы двумя способами:

• Открытая укладка: трубы находятся в свободном доступе и их легко обслуживать в случае аварии.
• Скрытая укладка: трубы монтируются под полом или за отделкой стен, что улучшает внешний вид, но может затруднить обслуживание.

В случае металлических труб сварочные работы лучше выполнять до отделки стен и укладки чистового пола, чтобы избежать их повреждения.

Расширительный бак: типы и особенности

Расширительные баки необходимы для компенсации изменения объема теплоносителя при нагреве. Существуют два типа расширительных баков:

• Открытые баки: применяются редко, так как теплоноситель в них постоянно контактирует с воздухом, что способствует коррозии.
• Мембранные баки: представляют собой герметичную емкость, разделенную гибкой мембраной. Такая конструкция позволяет компенсировать расширение теплоносителя без попадания воздуха в систему, что снижает риск коррозии.

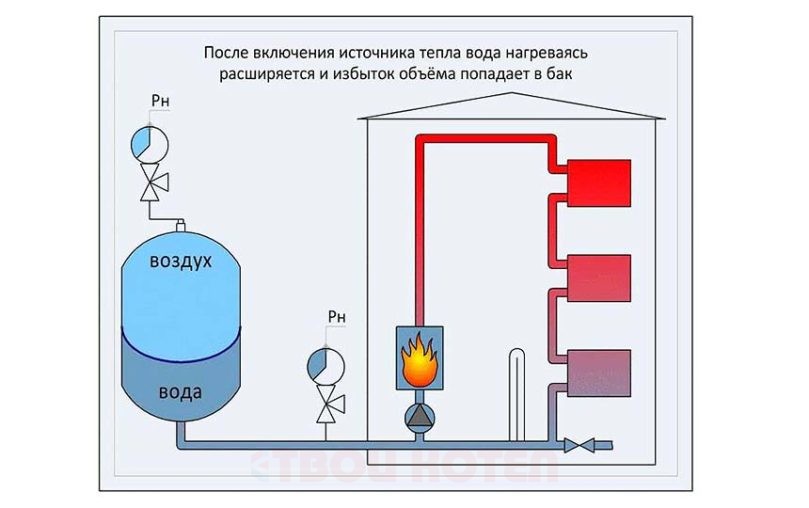

При нагреве теплоноситель поступает в расширительный бак, сжимая воздух в верхней части бака, который выходит через предохранительный клапан, если давление становится слишком высоким.

Группа безопасности системы отопления

Для обеспечения безопасности системы отопления применяется группа элементов, которая предотвращает аварии, перегрев и закипание теплоносителя. В группу безопасности входят:

• Манометр для контроля давления
• Термометр
• Воздухоотводчик
• Предохранительный клапан

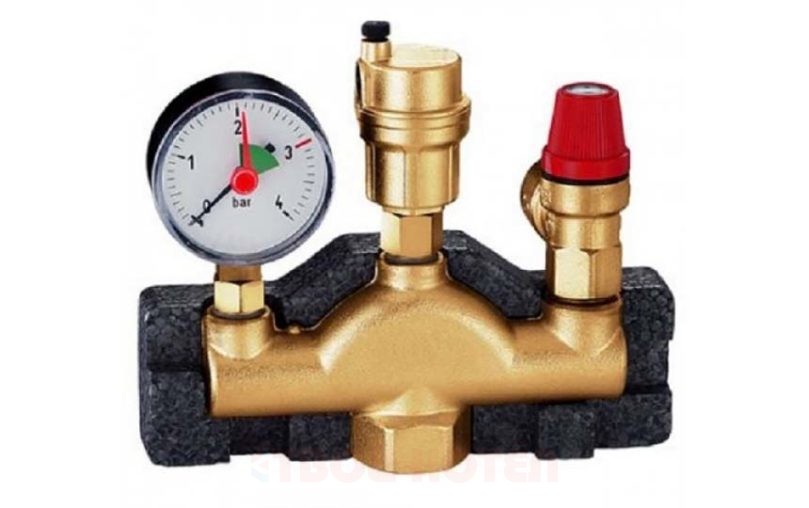

Эти компоненты обычно монтируются в едином блоке, как на следующем изображении:

Радиаторы отопления и их подключение

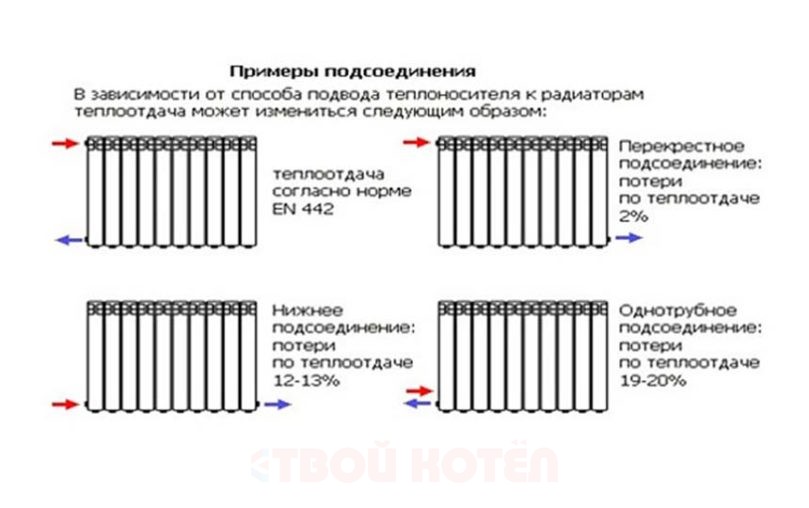

При выборе радиаторов необходимо учитывать тепловую мощность, которая определяется исходя из площади помещения. В среднем на каждый квадратный метр требуется около 0,1 кВт мощности. Радиаторы подключаются к трубам различными способами, что влияет на их теплоотдачу:

• Перекрестное подключение: обеспечивает наибольшую эффективность.
• Боковое подключение: подходит для небольших помещений.

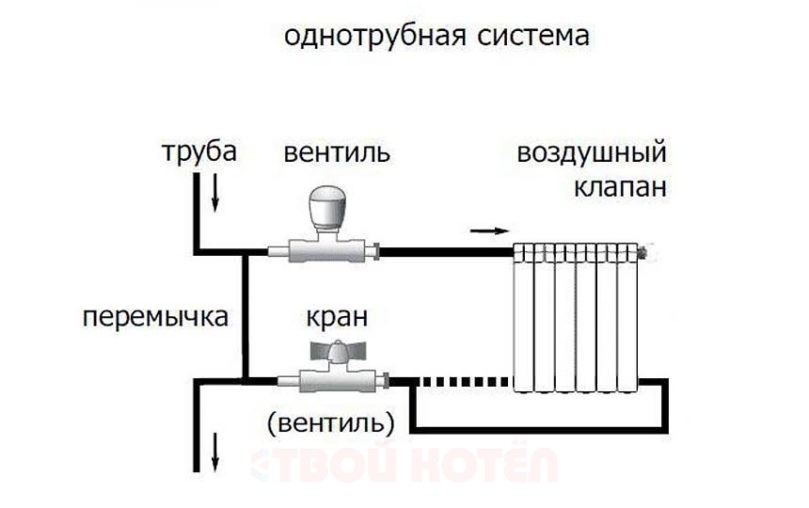

Для улучшения регулировки отопления радиаторы подключают через байпас и оснащают краном Маевского для сброса воздуха из системы:

Циркуляционный насос и его роль в системе

Циркуляционный насос обеспечивает постоянное движение теплоносителя в системе отопления, что повышает эффективность передачи тепла. Устанавливают его непосредственно перед обратной трубой на входе в котел. На корпусе насоса указана стрелка, указывающая направление потока, и при установке важно следить, чтобы ротор располагался строго горизонтально.

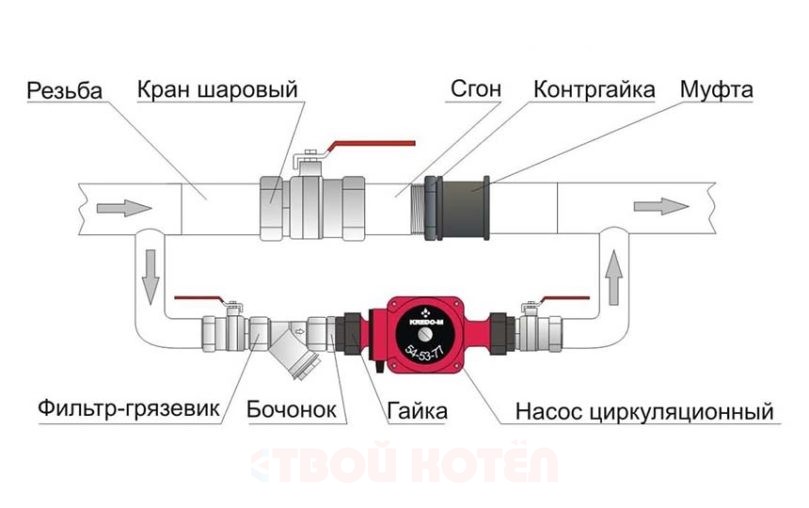

Перед насосом обязательно монтируют фильтр грубой очистки, чтобы удалять из системы песок, ржавчину и другие примеси:

Для обеспечения надежности системы в случае отключения электроэнергии устанавливается байпас, позволяющий временно обеспечить движение теплоносителя или снять насос для обслуживания без необходимости слива всей системы.
