Монтаж отопления с циркуляционным насосом для частного дома

На основе расчетных данных подбираются трубы необходимого диаметра, а также запорная арматура, обеспечивающая корректное функционирование всей отопительной системы. Однако на схеме зачастую не отображается способ монтажа трубопроводов. Они могут быть установлены скрытым или открытым способом. Скрытый монтаж рекомендуется только в случае полной уверенности в надежности всей системы отопления частного коттеджа с принудительной циркуляцией. Это связано с тем, что доступ к компонентам системы будет затруднен при возникновении неполадок.

Стоит помнить, что качество компонентов системы непосредственно влияет на ее надежность, эффективность и долговечность. Особенно это касается выбора материала для изготовления труб и запорной арматуры. Помимо этого, для двухтрубной схемы отопления с принудительной циркуляцией специалисты рекомендуют учитывать несколько важных моментов:

• Установка аварийного источника питания для циркуляционного насоса на случай отключения электроэнергии. Это гарантирует бесперебойную работу системы и предотвратит замерзание теплоносителя в холодное время года.
• При использовании антифриза в качестве теплоносителя обязательно проверить его совместимость с материалами, из которых изготовлены трубы, радиаторы и котел. Несовместимость может привести к разрушению отдельных элементов системы и утечкам.
• Согласно схеме отопления дома с принудительной циркуляцией, котел должен располагаться в самой низкой точке системы, чтобы обеспечить правильное движение теплоносителя.
• Необходимо правильно рассчитать объем расширительного бака в зависимости от мощности системы и используемого теплоносителя.

Технология монтажа системы отопления циркуляционного типа во многом схожа со стандартными методами, но требует учета некоторых особенностей здания, таких как материал стен и тепловые потери. Тепловые потери напрямую влияют на необходимую мощность системы, и от их правильного расчета зависит эффективность всего отопления.

Для лучшего понимания преимуществ и особенностей систем отопления с принудительной циркуляцией полезно ознакомиться с основными аспектами их устройства.

Чем отличаются открытые системы от закрытых?

Любая гидравлическая система отопления представляет собой комплекс отопительного оборудования и нагревательных приборов, объединенных в единую систему при помощи труб. В системах отопления используется расширительный бак, который необходим для компенсации увеличения объема теплоносителя при его нагреве.

Если расширительный бак имеет сообщение с атмосферным воздухом, такую систему называют открытой. В открытых системах происходит испарение теплоносителя, что требует постоянного контроля уровня жидкости и доливки по мере необходимости. В закрытых системах отопления, оснащенных герметичным расширительным баком мембранного типа, такой проблемы не возникает, так как бак изолирован от внешней среды.

Монтаж отопительной системы, включающей котел, открытый расширительный бак, радиаторы, запорную арматуру, воздухоотводчики и циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя, требует внимательного подхода к каждому из компонентов.

Зачем устанавливать циркуляционный насос?

Циркуляционный насос играет важную роль в системе отопления с принудительной циркуляцией, обеспечивая равномерное распределение теплоносителя по всему контуру. Это позволяет избежать создания застойных зон и повышает эффективность работы системы. Вот основные преимущества установки циркуляционного насоса:

• Упрощается монтаж, так как отпадает необходимость в создании сложной верхней разводки трубопровода с соблюдением углов уклона. Нет необходимости использовать трубы большего диаметра для главных стояков, что облегчает проектирование и улучшает внешний вид интерьера.
• Можно использовать коллекторный тип разводки труб, при котором обеспечивается равномерный нагрев всех отопительных приборов, независимо от их удаленности от котла.
• Появляется возможность увеличения протяженности трубопроводов без ущерба для эффективности отопления.
• Система с принудительной циркуляцией позволяет встраивать дополнительные элементы, такие как теплые полы, что делает дом еще более комфортным.

Циркуляционный насос устанавливается на обратной магистральной трубе перед котлом. Там же рекомендуется устанавливать и мембранный расширительный бак, который является необходимым элементом для системы отопления закрытого типа.

Элементы отопительной схемы закрытого типа

Основными элементами системы отопления с принудительной циркуляцией являются:

• Котел (твердотопливный, газовый и др.).
• Расширительный герметичный бак мембранного типа.
• Циркуляционный насос, подобранный по мощности для обеспечения нужного уровня циркуляции теплоносителя.
• Радиаторы (батареи) отопления.
• Трубы для сооружения стояков, перемычек и подводок.
• Переходники для соединения труб (фитинги).
• Запорная арматура: шаровые и пробковые краны.
• Обратные клапаны для предотвращения обратного движения теплоносителя.
• Воздухоотводчики для удаления скопившегося воздуха из системы.
• Фильтры, обеспечивающие защиту котла и насосов от загрязнений.
• Крепежные приспособления, такие как хомуты и другие элементы для фиксации труб.

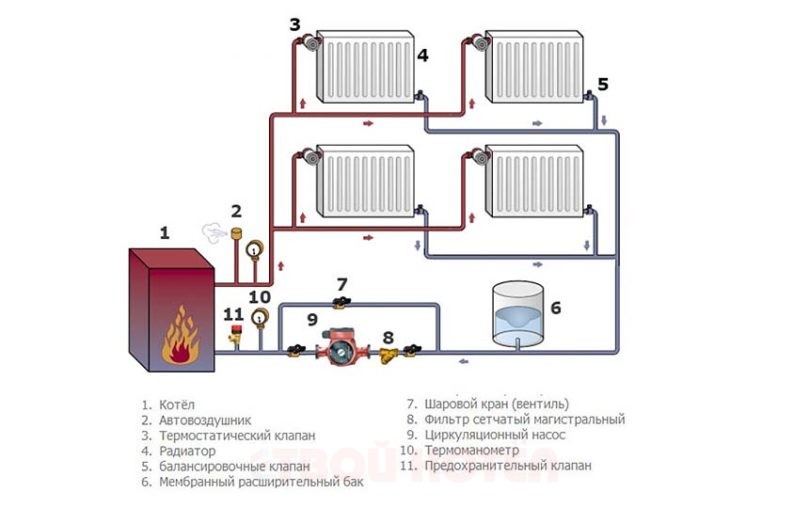

На изображении представлена схема устройства системы отопления закрытого типа с установкой циркуляционного насоса и мембранного расширительного бака на обратной магистрали.

Важные моменты при монтаже системы отопления

Чтобы система отопления с принудительной циркуляцией работала надежно в течение долгого времени, необходимо грамотно выполнить монтаж ключевых узлов, от которых зависит эффективность всей системы. Одним из таких узлов является циркуляционный насос. Для увеличения срока службы насоса его рекомендуется устанавливать на обратной магистрали. Это объясняется тем, что в обратном трубопроводе вода имеет более низкую температуру после того, как тепло было отдано радиаторам. Более холодный теплоноситель не оказывает существенного воздействия на резиновые уплотнители насоса, что способствует увеличению их срока службы.

При установке системы отопления с принудительной циркуляцией можно использовать трубы меньшего диаметра, что позволяет снизить стоимость всей системы. Сокращение объема теплоносителя влияет на выбор расширительного бака и уменьшает расходы на покупку отопительного котла. Современные автоматические угольные котлы с наличием автоматики являются оптимальным решением для такой системы. Они обеспечивают автоматический контроль всех процессов с минимальным участием человека, что делает отопление более удобным и эффективным. Использование таких котлов позволяет эффективно регулировать температуру в помещениях и экономить топливо благодаря учету различных факторов, влияющих на процесс отопления.
